На чем держатся японские синкансэны: гайки Hard Lock Industry

Высокоскоростная железная дорога синкансэн — гордость Японии. В поезде из 16 вагонов используется около 20 000 болтов. Если гайки, фиксирующие эти болты, открутятся, то при движении со скоростью 250 километров в час это может привести к поломке оборудования и крупной аварии. Чтобы этого избежать, необходимы изнурительные проверки и большие затраты. Президент компании Hard Lock Industry Вакабаяси Кацухико (78 лет) изобрёл надёжную стопорную гайку, которая при низкой себестоимости способна обеспечить безопасность движения синкансэнов.

Данные о производителе:
Hard Lock Industry Co., Ltd
Адрес: Japan 577-0063 Higashi Osaka-shi Kawamata 1-chome 6-24
Представитель: президент компании Вакабаяси Кацухико
Род деятельности: производство и продажа HLN (Hard Lock Nuts), HLB (Hard Lock Bearing Nuts), SLN (Space Lock Nuts), HLS (Hard Lock Set Screws), других продуктов по собственным патентам
Уставный капитал: 10 млн йен
Количество работников: 49 человек
Веб-сайт: http://www.hardlock.co.jp/

Двусоставная клинящаяся гайка

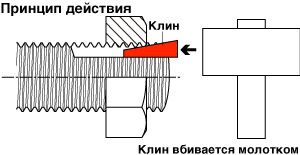

Идея гайки Hard Lock очень проста — вбить клин между винтом и гайкой, чтобы предотвратить вращение. Тем не менее, в реальном производстве это неэффективно, да зачастую и невозможно. Вакабаяси Кацухико долго придумывал, каким образом можно заклинить гайку.

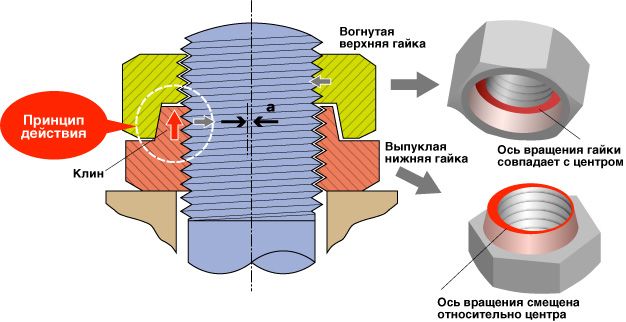

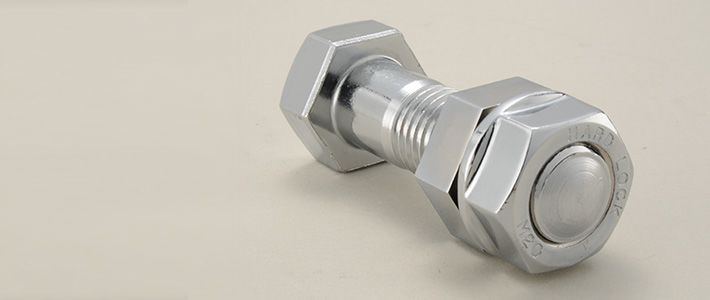

В конце концов он решил использовать на одном болте две гайки — одну с выпуклым торцом, а другую с вогнутым. Выпуклая часть нижней гайки делается со смещённой осью вращения и выполняет роль клина. Ось вращения вогнутого торца верхней гайки совпадает с осью вращения резьбы, и гайка как бы заменяет молоток. Если обе гайки туго затянуты, они не раскручиваются самопроизвольно.

Идея, изменившая жизнь

Идея, изменившая жизнь

С проблемой гайки Вакабаяси столкнулся на международной выставке в Осаке в 1961 году, когда он ещё работал в другой компании. В качестве образца он привёз с выставки «фиксирующуюся гайку». Она была сложносоставной, для стопорения гайки в неё была вставлена проволочная деталь из нержавеющей стали, и поэтому стоила она дорого. Тогда Вакабаяси задумался, нет ли более простых и дешёвых способов сделать такую гайку.

Он придумал пружинный зажим для резьбы, и опытный образец работал, как нужно. Он назвал его U-nut (U-образная гайка) и вместе с двумя своими братьями основал компанию по изготовлению и продаже таких гаек. В последующие десять лет дела у фирмы шли на подъём, но тут они столкнулись с новой проблемой.

Надёжные в обычных условиях гайки их компании при использовании в отбойных молотках и сваебойных машинах испытывали ударные нагрузки и иногда отвинчивались. Чем шире был представлен на рынке их товар, тем больше рекламаций они получали. Вакабаяси стал задаваться вопросом, как изготовить гайку, которая бы не отвинчивалась.

В конце 1973 года он как-то зашёл в святилище Сумиёси, расположенное неподалёку от его дома, в осакском районе Сумиёси. Когда он посмотрел на ворота-тории перед святилищем, его осенила мысль. «Если так заклинить гайку, она не отвинтится!» — подумал он. Он тут же опробовал эту идею, и она сработала. Об этом озарении, посетившем его, когда он зашёл в храм, в котором бывал много раз, он говорит: «Может быть, это божество надоумило».

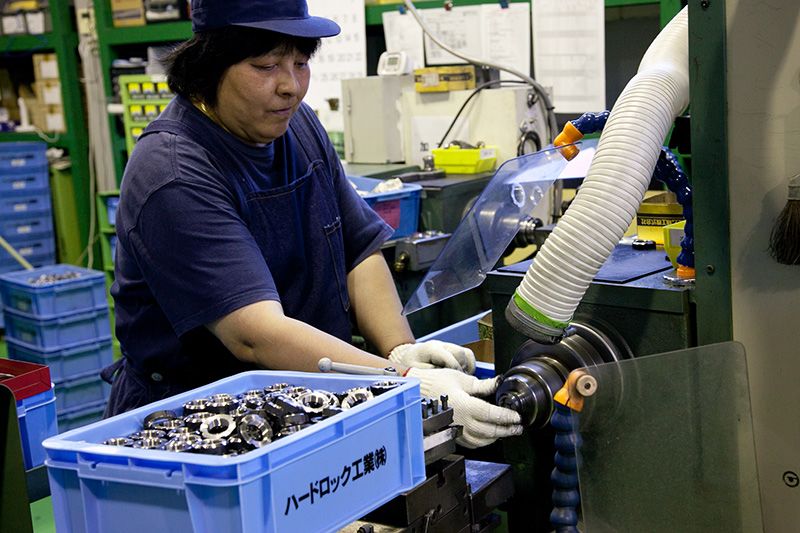

Создание компании Hard Lock Industry

Вакабаяси верил в успех гайки Hard Lock Nut и решил сделать ставку только на неё, основав в 1974 году новую компанию. Долю в компании, производившей «U-nut», он почти безвозмездно уступил партнёрам, и эти гайки до сих пор продаются, составляя конкуренцию его продукции.

Эти гайки используются на железных дорогах Австралии, Великобритании, Польши, Китая, Южной Кореи. На скоростном поезде на Тайване, открытом в 2007 году, ни разу не было серьёзных аварий, и в этом часть заслуги принадлежит гайке Hard Lock Nut. После того, как в 2006 году Би-би-си показала документальную передачу о железнодорожных авариях и представила гайку Hard Lock Nut как очень надёжную, британские железнодорожные компании тут же перешли на эти гайки.

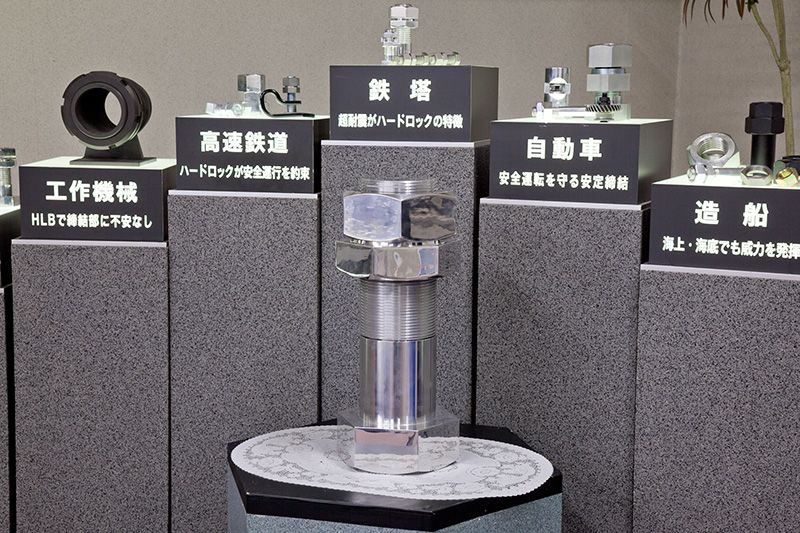

Гайка «Hard Lock Nut» используется в самых разных сферах промышленности во всём мире

Помимо железных дорог, эти гайки используются в конструкциях самого длинного в мире подвесного моста Акаси-Кайкё и самой высокой в мире телебашни Небесное дерево Токио.

Морские экскаваторы, пусковые столы американских космических кораблей — гайки Hard Lock Nut используют в разных областях по всему миру.

Кроме того, этими гайками заинтересовались крупнейший мировой производитель самолётов Боинг и европейская компания Роллс-Ройс. Сейчас ведутся работы по созданию облегчённых гаек для использования их в авиационной технике.

Неутомимый изобретатель

Посетители компании могут прокатиться на мини-поезде

Изобретатель Вакабаяси, создавший всемирно известную гайку Hard Lock Nut, не устаёт придумывать новые усовершенствования. Один за другим он создаёт новые продукты — однокомпонентную гайку Space Hard Lock, подшипниковую гайку Hard Lock Bearing Nut и другие.

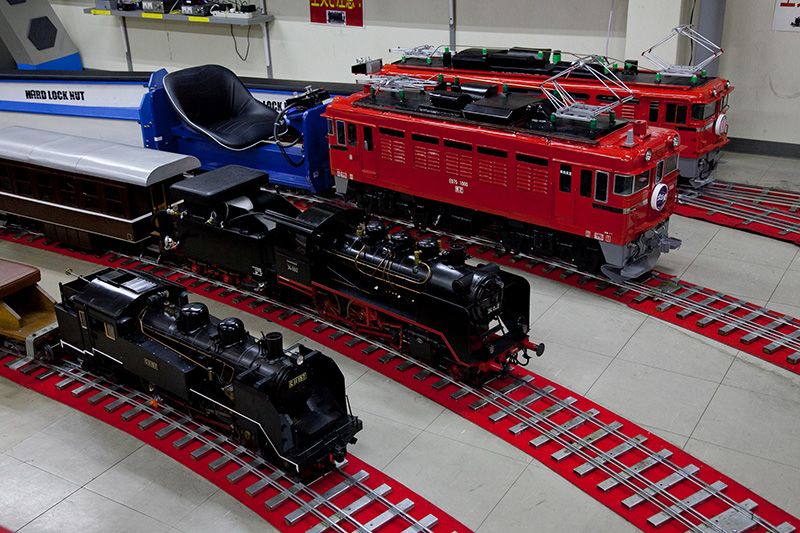

Вакабаяси коллекционирует модели железных дорог. Он говорит, что когда возится с ними, ему в голову приходят новые идеи. На втором этаже здания завода оборудована комната, в которой выставлена его коллекция. Минипоезд, объезжающий стометровый маршрут, может вместить до 10 взрослых людей. Посетители завода радуются, как дети, когда ездят на нём. Вакабаяси говорит, что и в бизнесе, и в увлечениях для него «самое главное — чтобы люди радовались». Само собой, на креплениях рельсов этой железной дороги безопасность пассажиров оберегают гайки Hard Lock Nut.

Фотографии： Оноэ Тацуя
